Các loại vật liệu cách nhiệt sử dụng cho nhà máy điện khí LNG

I. Vai trò sống còn của hệ thống cách nhiệt trong nhà máy điện khí LNG
Trong các dự án nhà máy LNG (Liquefied Natural Gas), hệ thống cách nhiệt không chỉ là hạng mục phụ trợ, mà là yếu tố bắt buộc quyết định an toàn – hiệu suất – tuổi thọ – chi phí vận hành của toàn bộ nhà máy.
Rất nhiều sự cố nghiêm trọng trong ngành LNG trên thế giới không xuất phát từ công nghệ tuabin hay bồn chứa, mà đến từ thiết kế và thi công cách nhiệt sai hoặc thiếu.
Vậy tại sao nhà máy LNG bắt buộc phải cách nhiệt?

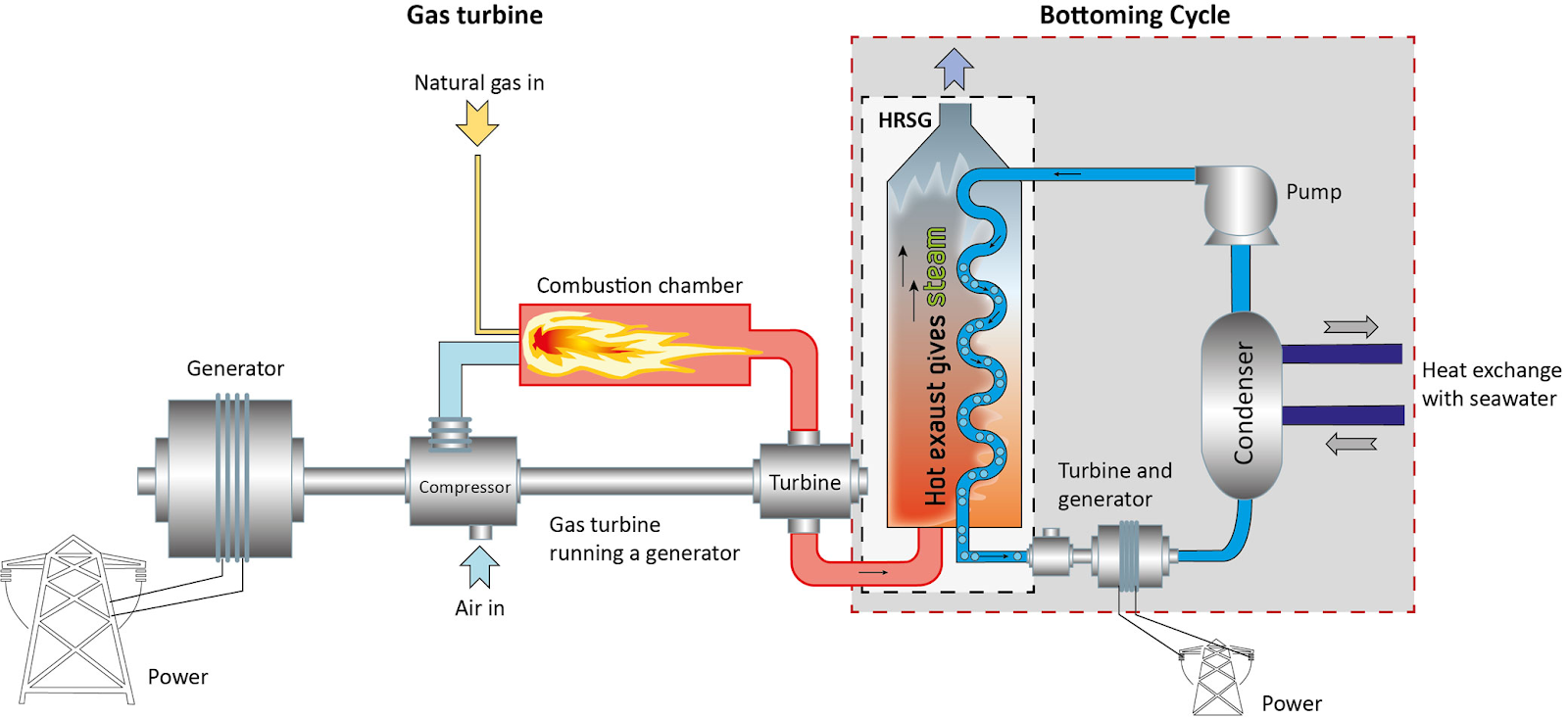

1. Nhà máy LNG làm việc ở điều kiện nhiệt độ cực đoan
Nhà máy LNG là một trong số ít loại nhà máy công nghiệp phải vận hành đồng thời ở hai thái cực nhiệt độ:
- Nhiệt độ siêu lạnh: LNG ở −162 °C
- Nhiệt độ rất cao: khí thải tuabin, HRSG lên đến 600–1.200 °C
👉 Điều này khiến vật liệu, thiết bị, kết cấu thép chịu ứng suất nhiệt cực lớn nếu không được cách nhiệt đúng cách.

2. Cách nhiệt để đảm bảo an toàn tuyệt đối cho con người và nhà máy
- An toàn với LNG siêu lạnh
+ LNG tiếp xúc trực tiếp với thép carbon → giòn hóa vật liệu
+ Không cách nhiệt → đóng băng không khí, tạo tuyết và băng đá
+ Ngưng tụ hơi ẩm → ăn mòn, rò rỉ, nguy cơ cháy nổ
👉 Cách nhiệt + cản hơi giúp:
+ Ổn định nhiệt độ bề mặt
+ Ngăn ngưng tụ và đóng băng
+ Bảo vệ kết cấu và thiết bị
- An toàn với hệ thống nhiệt cao
+ Bề mặt đường ống hơi, tuabin, HRSG có thể vượt 500 °C
+ Nguy cơ bỏng nghiêm trọng cho công nhân
+ Nguy cơ cháy lan sang khu vực xung quanh
👉 Cách nhiệt giúp:
+ Giảm nhiệt độ bề mặt xuống < 60 °C
+ Đáp ứng tiêu chuẩn an toàn lao động
+ Giảm rủi ro cháy nổ

3. Giữ hiệu suất phát điện & giảm thất thoát năng lượng
- Đối với LNG lạnh
+ Không cách nhiệt → LNG hấp thụ nhiệt môi trường
+ Tăng BOG (Boil-Off Gas)
+ Hao hụt nhiên liệu, mất áp hệ thống
👉 Cách nhiệt đúng:
+ Giảm thất thoát lạnh
+ Ổn định áp suất & lưu lượng
+ Tối ưu hiệu suất toàn hệ LNG

4. Ngăn ăn mòn dưới lớp cách nhiệt (CUI) – “sát thủ thầm lặng”
CUI (Corrosion Under Insulation) là nguyên nhân hàng đầu gây hư hỏng đường ống và thiết bị LNG.
Cơ chế CUI
+ Lớp cách nhiệt kém → hơi ẩm xâm nhập
+ Chu trình đóng băng – tan băng liên tục
+ Thép bị ăn mòn từ bên trong, khó phát hiện
👉 Giải pháp:
+ Sử dụng vật liệu không hút nước (PIR, foam glass)
+ Thiết kế lớp cản hơi liên tục
+ Thi công đúng tiêu chuẩn

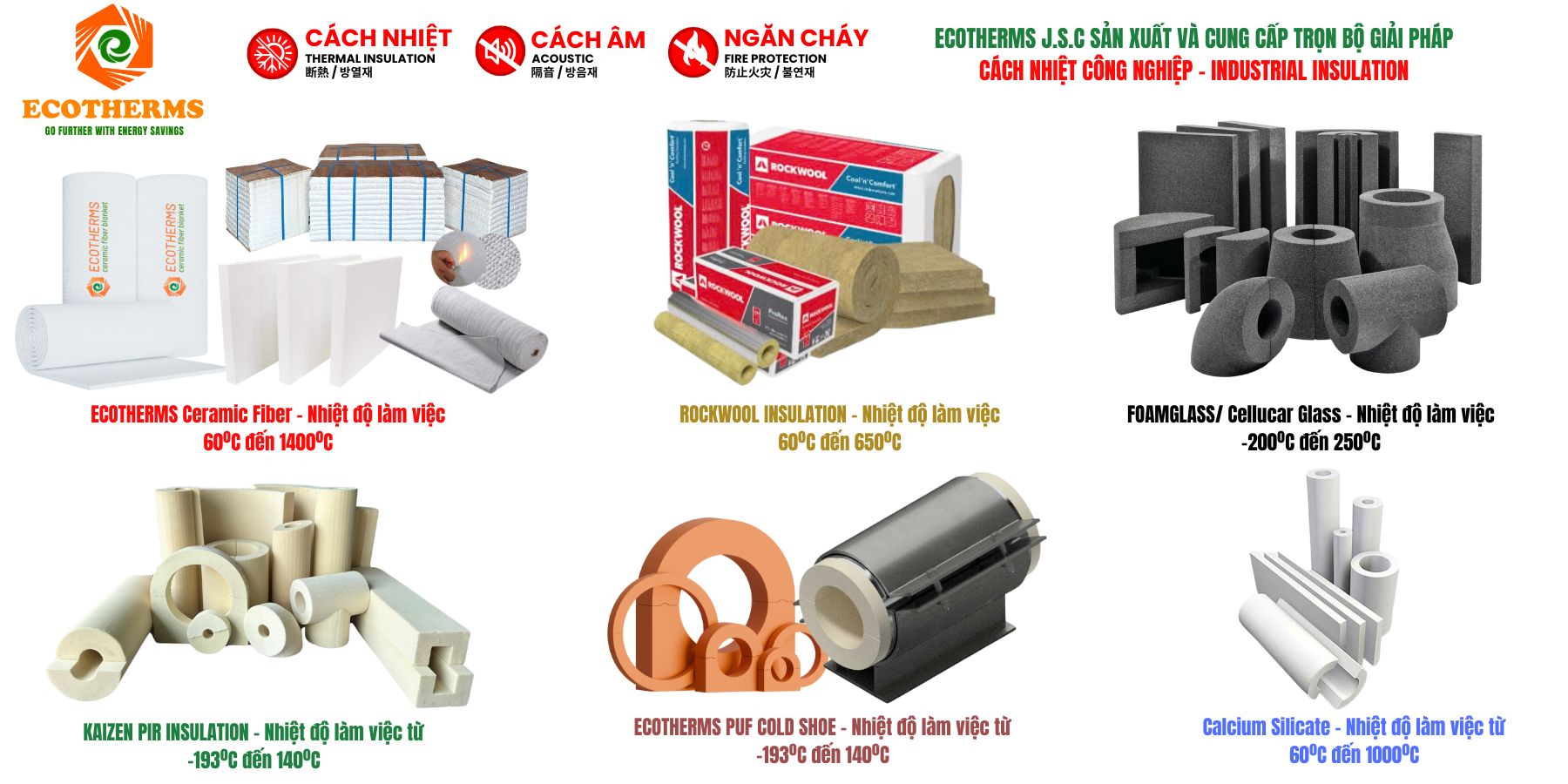

II. Các loại vật liệu cách nhiệt sử dụng cho thiết bị và đường ống trong nhà máy điện LNG

1. Cách nhiệt siêu lạnh (Cryogenic) (−196 °C đến −50 °C)
Ứng dụng
•    Bồn chứa LNG
•    Đường ống vận chuyển LNG
•    Bơm LNG, van, cold box
•    Hệ thống tái hóa khí (Regasification)
Yêu cầu kỹ thuật chính
•    Hệ số dẫn nhiệt cực thấp
•    Hấp thụ nước bằng 0 hoặc rất thấp
•    Ổn định cơ học ở nhiệt độ siêu lạnh
•    Hệ thống chống thấm hơi tuyệt đối để tránh đóng băng

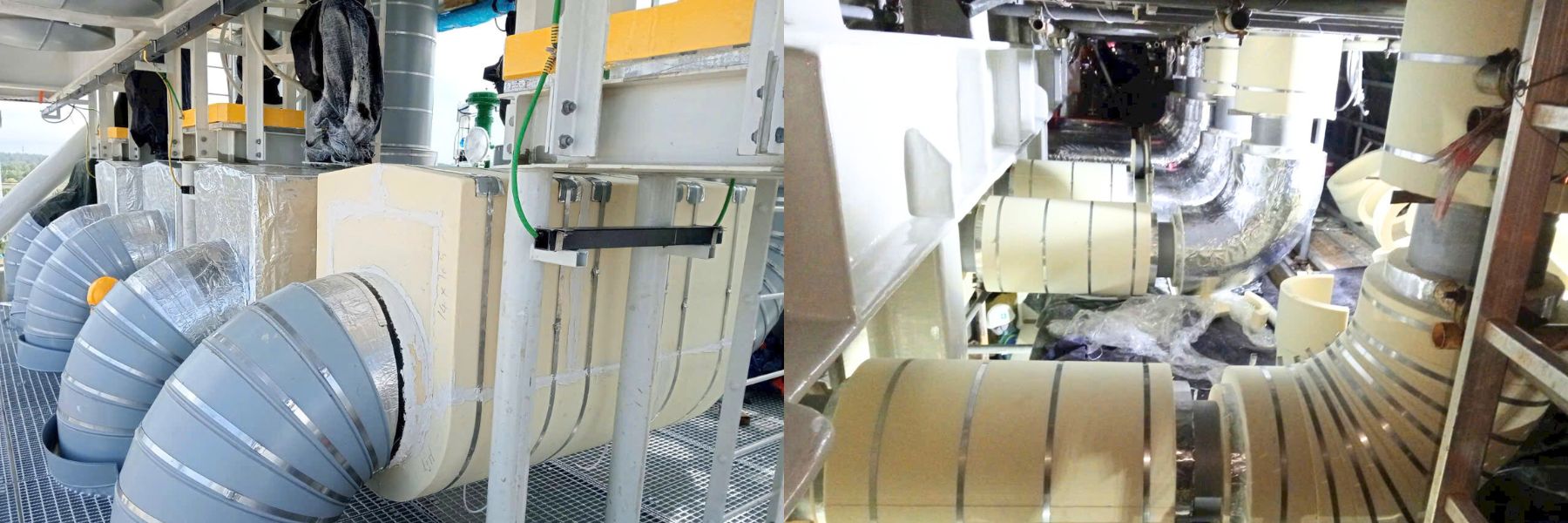

🔹 Rigid Foam Insulation (PUF / PIR - Nhiệt độ làm việc từ -193ºC đến 140ºC)
Vật liệu phổ biến nhất cho đường ống LNG
- Dải nhiệt độ làm việc: −196 °C đến +120 °C
- Hệ số dẫn nhiệt: λ ≈ 0,022–0,028 W/m·K
- Cấu trúc ô kín, hút nước thấp.

Ống cách nhiệt PIR Polyisocyanurate Pipe Insulation là một loại vật liệu cách nhiệt tổng hợp, thuộc nhóm polyurethane, được sản xuất từ phản ứng giữa isocyanate (thường là TDI hoặc MDI) và polyol. Việc có thêm một nhóm chức isocyanurate trong cấu trúc phân tử, được hình thành nhờ phản ứng giữa isocyanates và polyols, chất tạo bọt vào hỗn hợp này sẽ kích hoạt mạng lưới phân tử hình thành sau phản ứng mang lại cho Ống cách nhiệt PIR Polyisocyanurate Pipe Insulation tăng hiệu suất cách nhiệt và giảm khả năng bắt cháy cũng như giới hạn nhiệt độ sử dụng cao hơn so với PUR. Trong khi cháy, PIR tạo ra lớp vỏ carbon ngăn chặn sự lan rộng nhanh chóng của ngọn lửa.

Ống cách nhiệt PIR Polyisocyanurate Pipe Insulation là vật liệu cách nhiệt dạng ô kín cứng, hiệu suất cao, không chứa CFC/HCFC, được sử dụng để giảm thất thoát hoặc hấp thụ nhiệt, cải thiện hiệu quả năng lượng úng dụng cho các đường ống, thiết bị lạnh, đông lạnh, thùng chứa, thiết bị ...

Ống cách nhiệt PIR Polyisocyanurate Pipe Insulation được sử dụng trong các ứng dụng lạnh âm sâu đến -193 độ C như Cách nhiệt đường ống dẫn nước lạnh, Cách nhiệt cho các ngành công nghiệp dầu khí và nhà máy lọc dầu, đường ống thiết bị cho thiết bị đường ống lạnh hệ LNG, LPG...

Các chủng loại được sử dụng:
- Ống cách nhiệt đúc sẵn hoặc gia công tạo hình theo kích thước đường ống thiết bị.
- Foam phun tại chỗ (in-situ) thường không khuyến nghị
Kinh nghiệm thực tế:
- PIR được ưu tiên hơn PUR do khả năng chống cháy tốt hơn
- Luôn phải kết hợp lớp cản hơi (nhôm foil, màng đàn hồi)

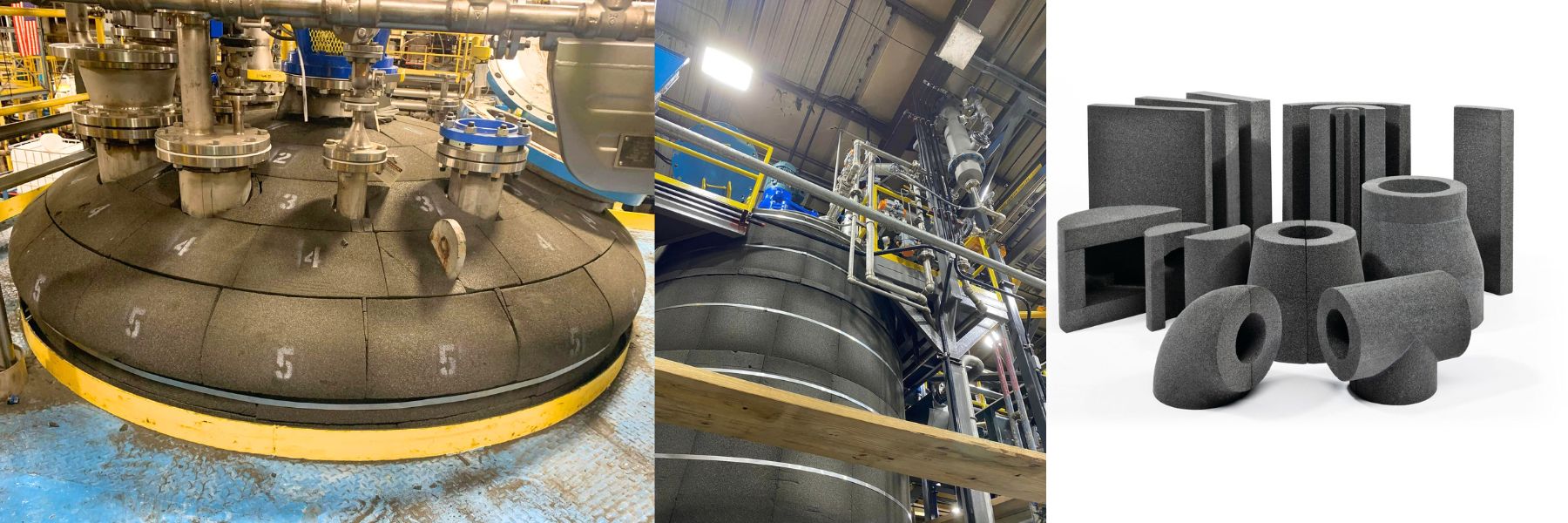

🔹 Foam Glass/ Cellucar Glass - Nhiệt độ làm việc -200ºC đến 250ºC
Giải pháp cao cấp cho khu vực LNG có nguy cơ cháy & CUI
- Dải nhiệt độ làm việc: −260 °C đến +430 °C
- Sản phẩm phân loại không cháy (A1)
- Hệ số hút nước thấp.
- Cường độ chịu nén cao

Ứng dụng điển hình:
- Đáy bồn LNG
- Gối đỡ đường ống
- Hộp van
- Khu vực dễ bị ăn mòn dưới lớp cách nhiệt (CUI)
Nhược điểm: chi phí vật liệu & thi công cao

🔹 Aerogel cách nhiệt siêu lạnh
Dùng cho khu vực hạn chế không gian hoặc cải tạo
- Hệ số dẫn nhiệt: λ ≈ 0,012–0,016 W/m·K
- Độ dày rất mỏng
- Sản phẩm kỵ nước, không ứng dụng có độ ẩm cao hoặc tiếp xúc thường xuyên với nước

2. Cách nhiệt lạnh (Cold Insulation) (−50 °C đến +15 °C)
Ứng dụng
- Đường ống khí BOG
- Hệ thống xử lý khí
- Thiết bị công nghệ nhiệt độ thấp

🔹 Cao su lưu hóa (NBR / EPDM)
- Dải nhiệt: −50 °C đến +105 °C
- Tích hợp sẵn lớp cản hơi
- Thi công nhanh
Hạn chế:
- Khả năng chống cháy không phù hợp cho mọi khu LNG
- Ngoài trời cần bảo vệ UV

3. Cách nhiệt trung & cao nhiệt (+50 °C đến +1400 °C)
Ứng dụng
- Tuabin khí
- HRSG (lò thu hồi nhiệt)
- Đường ống hơi
- Ống khói, ống dẫn khí thải
- Lò hơi

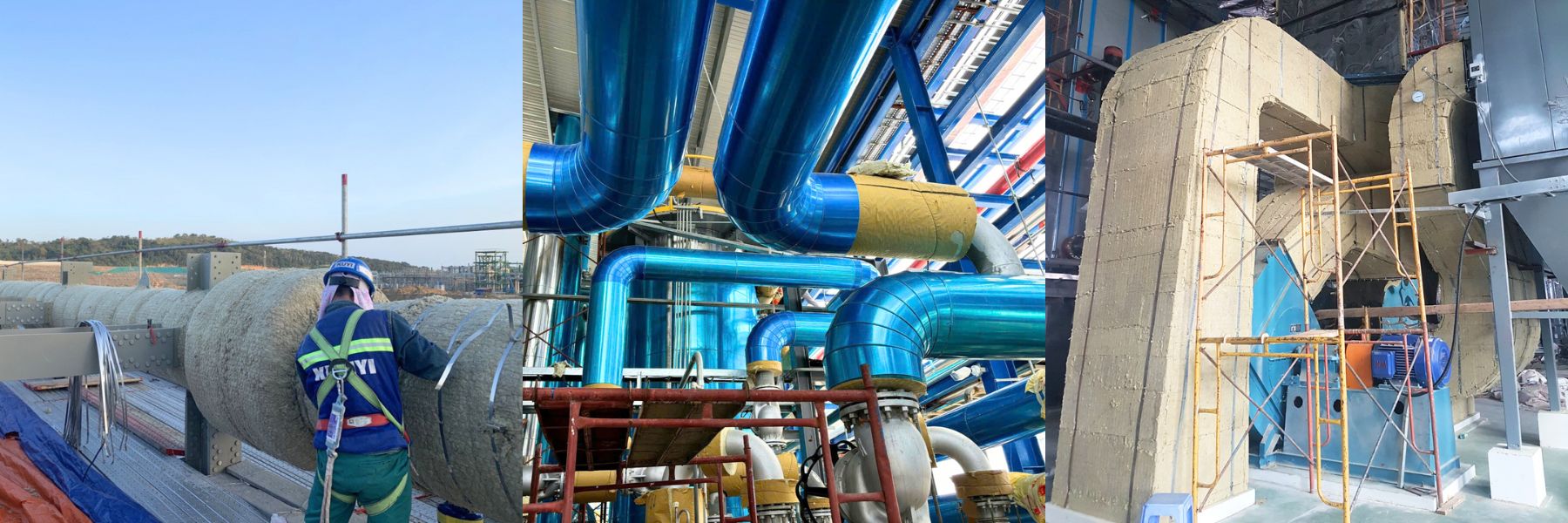

🔹 Bông khoáng ROCKWOOL - Nhiệt độ làm việc từ 60ºC đến 650ºC
Vật liệu “xương sống” trong nhà máy điện LNG
- Chịu nhiệt: 650–750 °C
- Không cháy
- Tiêu âm tốt
- Giá thành hợp lý

Ứng dụng:
- Đường ống hơi
- Vỏ tuabin
- Ống dẫn HRSG

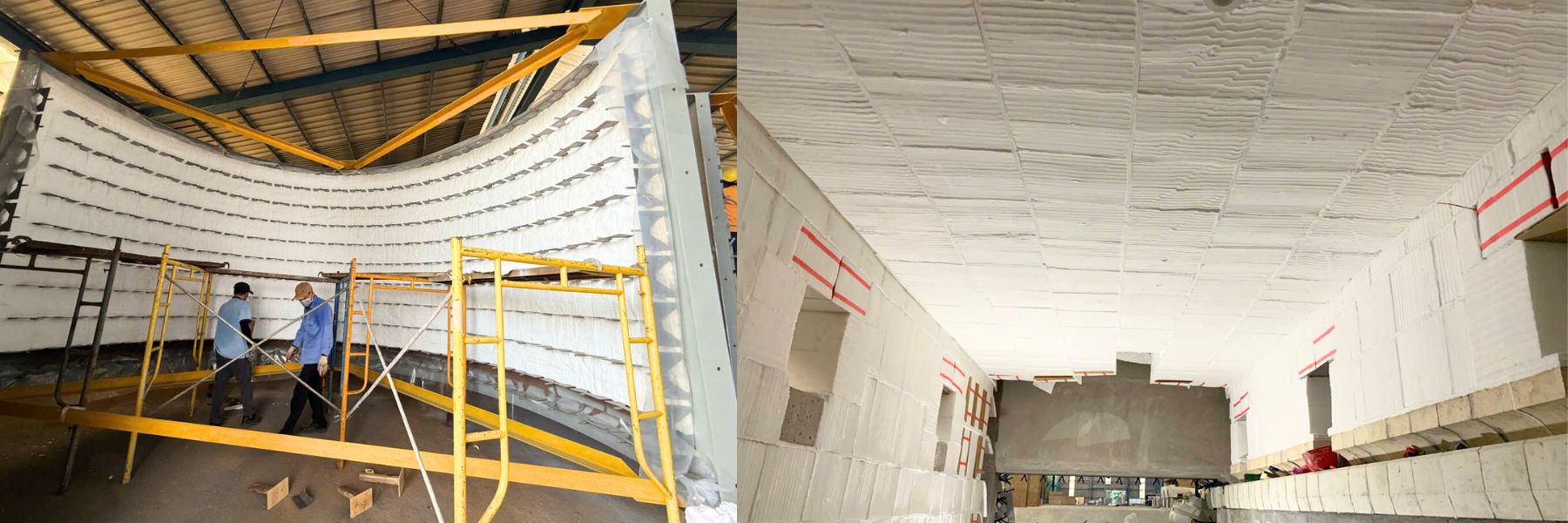

🔹 Bông gốm Ceramic ECOTHERMS (Ceramic Fiber)
Bắt buộc cho vùng nhiệt độ rất cao
- Chịu nhiệt: 1.000–1.400 °C
- Khối lượng nhiệt thấp
- Chịu sốc nhiệt rất tốt

Ứng dụng điển hình:
- Khu chuyển tiếp khí thải tuabin
- Khe giãn nở
- Vùng buồng đốt
- Lớp hot-face trong HRSG

Bông gốm ceramic ECOTHERMS có khả năng chịu được nhiệt độ cao, có thể chịu được nhiệt độ lên tới 1.400°C mà không bị suy giảm hoặc mất đi đặc tính cách nhiệt.

Bông gốm ceramic ECOTHERMS được sản xuất từ oxit nhôm (Al₂O₃) và oxit silic (SiO₂) bổ sung zirconia (ZrO₂) để tăng khả năng chịu nhiệt lên lên đến 1260°C – 1430°C, và được sử dụng rộng rãi trong các ngành công nghiệp nhiệt độ cao, giúp giảm thất thoát nhiệt, tiết kiệm năng lượng và bảo vệ thiết bị.

4. Áo nhôm vỏ bọc cách nhiệt & lớp cản hơi (yếu tố sống còn)
Vỏ bọc (Jacketing)
- Nhôm hợp kim (3003 / 5005)
- Inox (304 / 316)
- GRP cho môi trường ăn mòn
Lớp cản hơi
- Nhôm foil đa lớp
- Sơn/màng đàn hồi
- Mastic + membrane
90% sự cố cách nhiệt cryogenic tôi từng gặp là do lỗi lớp cản hơi, không phải do vật liệu cách nhiệt.

6. Bảng lựa chọn vật liệu điển hình

7. Một số yếu tố khác cần quan tâm

- Cách nhiệt cryogenic là bài toán kiểm soát ẩm, không chỉ là giữ lạnh

- Gối đỡ đường ống phải thiết kế riêng

- Không trộn hệ cách nhiệt nếu không có chi tiết giao tiếp rõ ràng

- Bắt buộc chỉ định tiêu chuẩn thi công (ASTM, EN, ISO)

- Tay nghề thi công quyết định thành bại, không phải chỉ vật liệu
