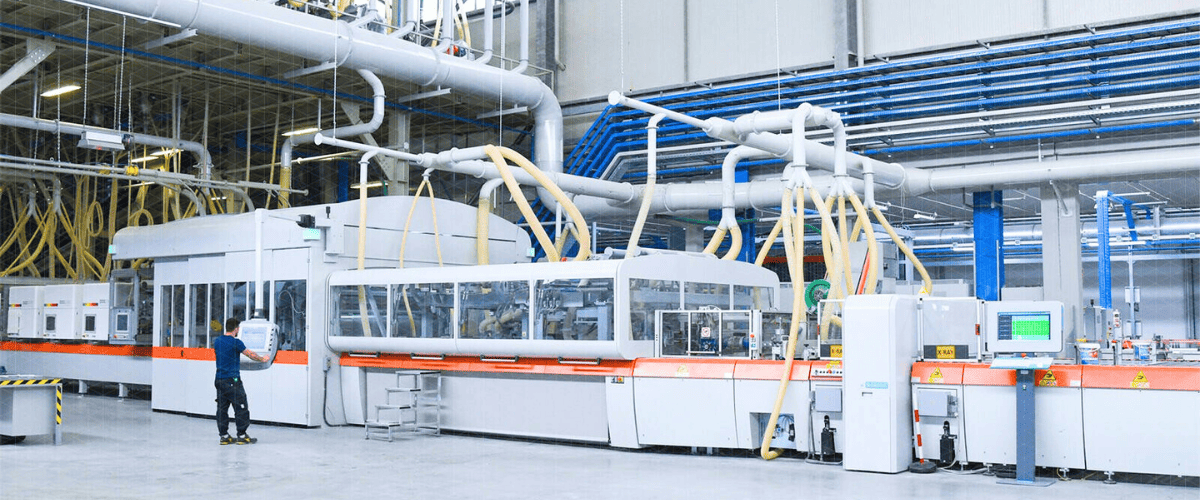

GIẢI PHÁP CÁCH NHIỆT CHO NHÀ MÁY SẢN XUẤT GẠCH CERAMIC
1. MỤC TIÊU CỦA GIẢI PHÁP
- Giảm tiêu hao nhiệt và nhiên liệu đến 20–35%.
- Đảm bảo nhiệt độ ổn định tại từng công đoạn → hạn chế cong vênh, nứt vỡ gạch.
- Kéo dài tuổi thọ các bộ phận chịu nhiệt trong lò.
- Giảm nhiệt độ môi trường làm việc → an toàn và tiết kiệm điều hòa, thông gió.
2. CÁC KHU VỰC CẦN CÁCH NHIỆT TRÊN DÂY CHUYỀN
- Buồng sấy phôi
- Lò nung tuynel hoặc lò con lăn (roller kiln)
- Buồng làm nguội
- Đường ống dẫn khí nóng – khói
- Cửa lò, cửa bảo trì, mối nối – khớp giãn nở
3. GIẢI PHÁP CÁCH NHIỆT THEO KHU VỰC
3.1. Buồng sấy phôi
- Nhiệt độ làm việc: 100 – 250°C
- Mục tiêu: Giữ nhiệt ổn định, ngăn ngừa ẩm ngược, giảm tiêu thụ khí/nhiên liệu.
Vật liệu đề xuất:
Lớp |
Vật liệu |
Độ dày khuyến nghị |
Trong cùng |
Thép tấm hoặc inox |
2–3 mm |
Cách nhiệt |
75–100 mm |
|
Bảo vệ ngoài |
Vách thép mạ kẽm hoặc tôn cách nhiệt |
0.5–1 mm |

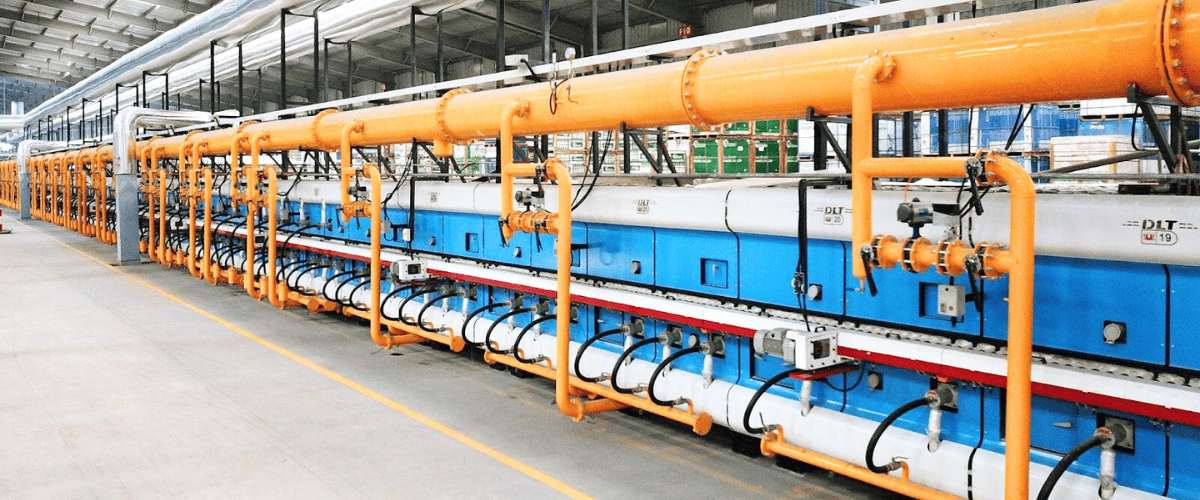

3.2. Lò nung tuynel / lò con lăn
- Nhiệt độ làm việc: 1.050 – 1.200°C (cao nhất toàn dây chuyền)
- Mục tiêu: Giữ nhiệt tối đa, ngăn rò rỉ khí nóng, giảm tổn thất nhiệt qua thân lò.

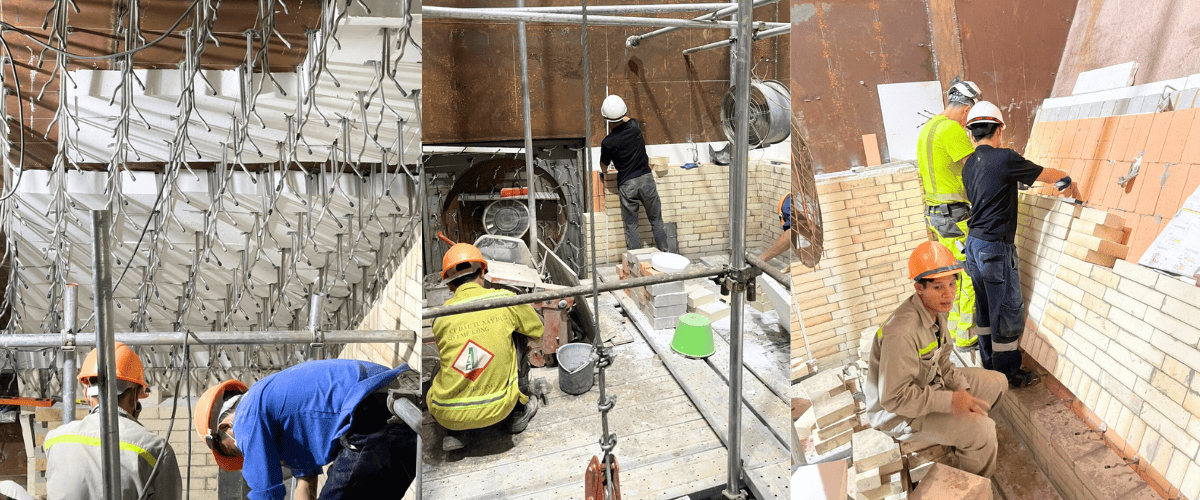

Cấu tạo lớp cách nhiệt (từ trong ra ngoài):
Lớp |
Vật liệu |
Đặc điểm |
1 |
Gạch chịu lửa cao nhôm (≥ 60% Al₂O₃) |
Chịu nhiệt trực tiếp |
2 |
Gạch nhẹ cách nhiệt (Insulating Firebrick) |
Hệ số dẫn nhiệt thấp |
3 |
Bông gốm ECOTHEMS Ceramic dày 50–100 mm |
Chịu nhiệt đến 1.200°C |
4 |
Tấm vỏ ngoài bằng thép chịu nhiệt |
Giữ kết cấu cơ khí |

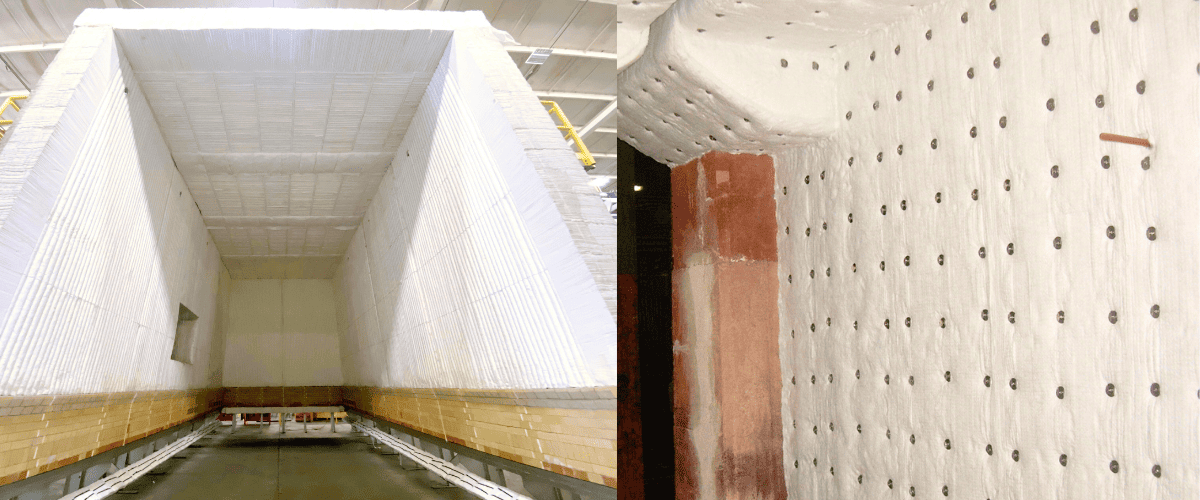

Lưu ý: Với lò con lăn, vật liệu cách nhiệt cần chống sốc nhiệt và trọng lượng nhẹ để không ảnh hưởng đến cấu trúc con lăn – thường dùng bông ceramic mô-đun + neo inox 310S.
3.3. Buồng làm nguội (cooling zone)
- Nhiệt độ ban đầu: 600–800°C → về 100°C
- Mục tiêu: Tăng hiệu suất trao đổi nhiệt ngược (thu hồi khí nóng), giảm sốc nhiệt cho gạch.
Giải pháp cách nhiệt:
- Bông gốm ECOTHEMS Ceramic phủ lớp vải chịu nhiệt ở tường và trần buồng.
- Kết cấu thoáng khí có lớp chắn nhiệt bằng gạch nhẹ chịu nhiệt.
- Phần kết thúc dùng bông khoáng rockwool + vách tôn bọc ngoài.

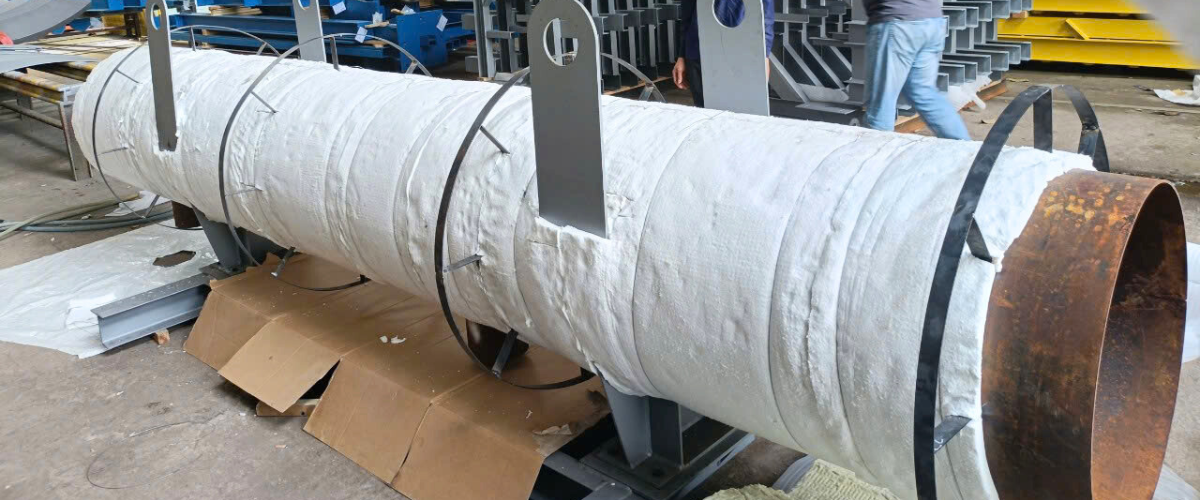

3.4. Đường ống dẫn khí nóng và khí thải
- Nhiệt độ trung bình: 300–600°C
- Mục tiêu: Giảm tổn thất nhiệt, chống bỏng, bảo vệ nhân sự.
Vật liệu cách nhiệt đề xuất:
Vị trí |
Vật liệu |
Độ dày |
Ống khí nóng |
Bông gốm ECOTHEMS Ceramic hoặc bông khoáng Rockwool |
50–75 mm |
Ống khói |
Bông gốm ECOTHEMS Ceramic + bọc tôn |
75 mm trở lên |

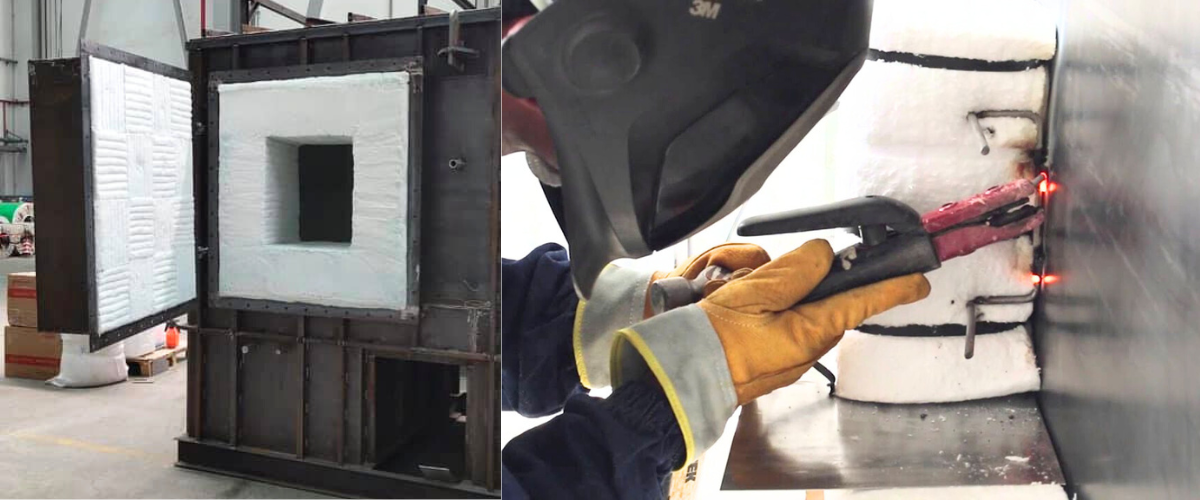

3.5. Cửa lò, cửa quan sát, mối giãn nở
- Dễ thất thoát nhiệt nếu xử lý không tốt.
Giải pháp:
- Đệm kín bằng bông gốm ceramic ECOTHERMS ép chặt khung cửa bằng inox.
- Lớp phủ vải ceramic + chốt cố định chịu nhiệt.
- Mối giãn nở dùng gioăng ceramic dạng cuộn chịu nhiệt > 1.000°C.
4. SƠ ĐỒ CẤU TRÚC CÁCH NHIỆT TOÀN DÂY CHUYỀN
4.1. Buồng Sấy Phôi
Nhiệt độ làm việc: 100–250°C
Cấu tạo lớp cách nhiệt:
- Lớp trong cùng: Tôn mạ kẽm hoặc inox dày 1–2 mm
- Lớp cách nhiệt: Bông khoáng Rockwool hoặc Bông gốm ECOTHEMS Ceramic dày 75–100 mm
- Lớp ngoài cùng: Tôn mạ kẽm hoặc inox dày 0.5–1 mm
Chức năng: Giữ nhiệt ổn định, ngăn ngừa thất thoát nhiệt và giảm tiêu thụ năng lượng.
4.2. Lò Nung Tuynel
Nhiệt độ làm việc: 1.050–1.200°C
Cấu tạo lớp cách nhiệt:
Vị trí |
Vật liệu cách nhiệt |
Độ dày khuyến nghị |
Lớp trong cùng |
Gạch chịu lửa cao nhôm (≥ 60% Al₂O₃) |
60–80 mm |
Lớp giữa |
Gạch nhẹ cách nhiệt (Insulating Firebrick) |
100–120 mm |
Lớp ngoài cùng |
50–100 mm |
Chức năng: Giữ nhiệt tối đa, ngăn rò rỉ khí nóng và bảo vệ cấu trúc lò.
4.3. Buồng Làm Nguội
Nhiệt độ làm việc: 600–800°C
Cấu tạo lớp cách nhiệt:
- Lớp trong cùng: Bông gốm ECOTHEMS Ceramic dày 50 mm
- Lớp ngoài cùng: Tấm vỏ thép chịu nhiệt dày 2 mm
Chức năng: Tăng hiệu suất trao đổi nhiệt ngược, giảm sốc nhiệt cho gạch và tiết kiệm năng lượng.
4.4. Đường Ống Dẫn Khí Nóng và Khí Thải
Nhiệt độ làm việc: 300–600°C
Cấu tạo lớp cách nhiệt:
Vị trí |
Vật liệu cách nhiệt |
Độ dày khuyến nghị |
Ống khí nóng |
Bông gốm ECOTHEMS Ceramic hoặc bông khoáng Rockwool |
50–75 mm |
Ống khói |
Bông gốm ECOTHEMS Ceramic + bọc tôn |
75 mm trở lên |
Chức năng: Giảm tổn thất nhiệt, chống bỏng và bảo vệ nhân sự.
4.5. Cửa Lò, Cửa Quan Sát và Mối Giãn Nở
Nhiệt độ làm việc: 600–1.200°C
Giải pháp cách nhiệt:
- Đệm kín: Bông ceramic ép chặt khung cửa bằng inox
- Lớp phủ: Vải ceramic chịu nhiệt, dùng để bịt kín khe cửa và mối nối, ngăn ngừa thất thoát nhiệt
- Chức năng: Ngăn ngừa rò rỉ nhiệt và khí nóng, bảo vệ hiệu suất lò.
4.6 Sơ Đồ Cấu Tạo Lớp Cách Nhiệt
Dưới đây là sơ đồ cấu tạo lớp cách nhiệt cho từng thiết bị trong dây chuyền sản xuất gạch men:
Chú thích sơ đồ:
- Buồng Sấy Phôi: Cấu tạo lớp cách nhiệt giúp giữ nhiệt ổn định và ngăn ngừa thất thoát nhiệt.
- Lò Nung Tuynel: Cấu tạo lớp cách nhiệt giúp giữ nhiệt tối đa và bảo vệ cấu trúc lò.
- Buồng Làm Nguội: Cấu tạo lớp cách nhiệt giúp tăng hiệu suất trao đổi nhiệt ngược và giảm sốc nhiệt cho gạch.
- Đường Ống Dẫn Khí Nóng và Khí Thải: Cấu tạo lớp cách nhiệt giúp giảm tổn thất nhiệt và bảo vệ nhân sự.
- Cửa Lò, Cửa Quan Sát và Mối Giãn Nở: Giải pháp cách nhiệt giúp ngăn ngừa rò rỉ nhiệt và khí nóng.
5. HIỆU QUẢ KINH TẾ KỸ THUẬT MANG LẠI
Tiêu chí |
Trước cải tạo |
Sau cải tạo cách nhiệt |
Ghi chú |
Nhiên liệu tiêu hao (Nm³ khí/m² gạch) |
0.45–0.5 |
0.3–0.35 |
Tiết kiệm 25–35% |
Chênh lệch nhiệt độ vùng nung |
±30°C |
±10°C |
Ổn định chất lượng |
Tuổi thọ lớp cách nhiệt |
2–3 năm |
5–7 năm |
Giảm chi phí bảo trì |
Nhiệt độ bề mặt thiết bị |
80–120°C |
40–60°C |
Cải thiện môi trường làm việc |
6. KẾT LUẬN VÀ ĐỀ XUẤT
- Việc đầu tư đúng vật liệu, kỹ thuật và kiểm soát chất lượng cách nhiệt là yếu tố quyết định hiệu quả dài hạn.
- Nên kết hợp với hệ thống thu hồi nhiệt thải (dùng cho sấy phôi) để nâng cao hiệu suất tổng thể.
- Cần đào tạo công nhân nhận biết sớm hư hỏng lớp cách nhiệt → sửa chữa kịp thời.
