Giải Pháp Cách Nhiệt Đường Ống Chiller Bằng Ống Cách Nhiệt PIR Định Hình Theo Tiêu Chuẩn ASHEAE Trong Điều Kiện Khí Hậu Việt Nam.

Giải Pháp Cách Nhiệt Đường Ống Chiller Bằng Ống Cách Nhiệt PIR Định Hình Theo Tiêu Chuẩn ASHEAE Trong Điều Kiện Khí Hậu Việt Nam.

1. Thách thức của hệ thống Chiller tại Việt Nam và vai trò của vật liệu cách nhiệt

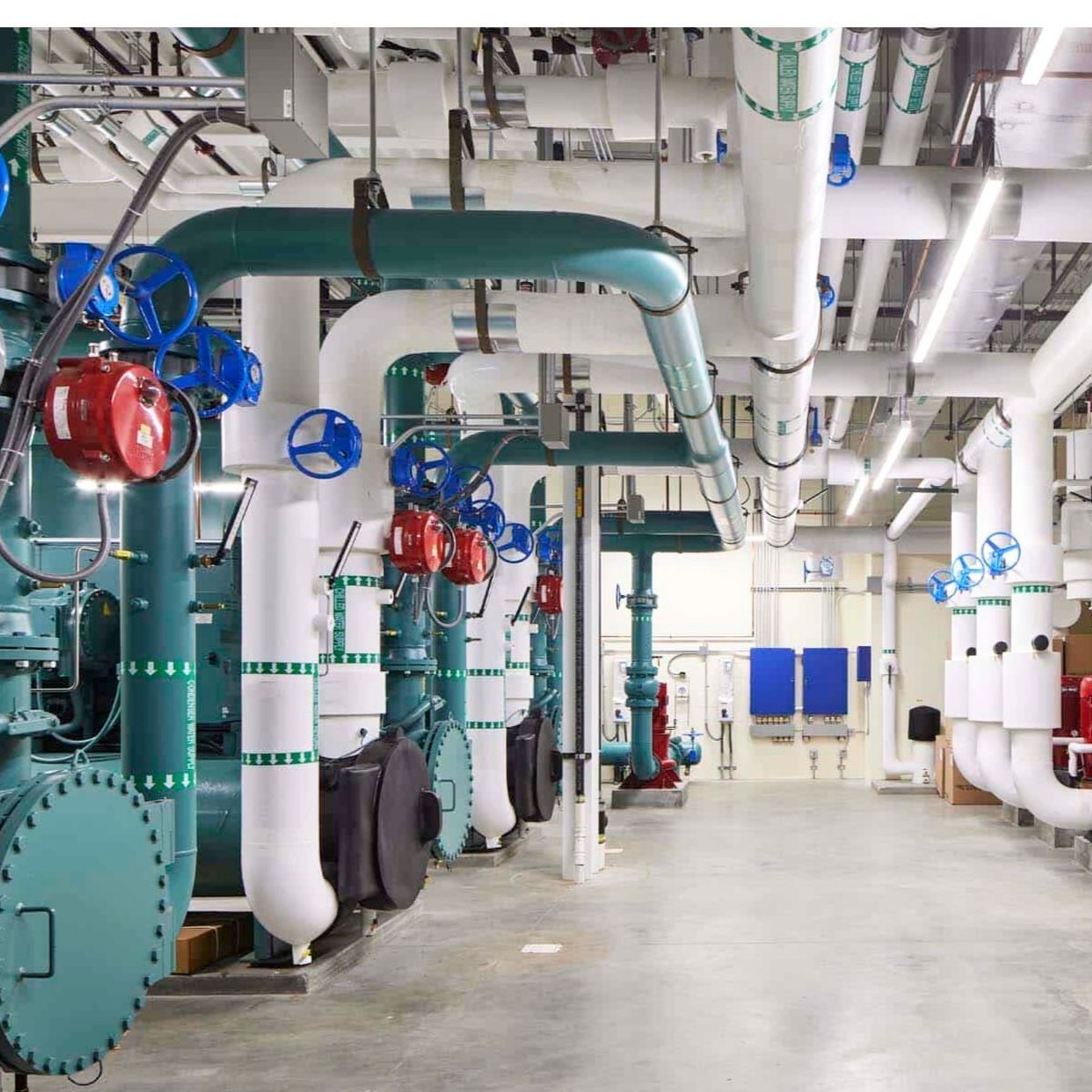

Hệ thống điều hòa trung tâm nước lạnh (Chiller) là trái tim của các công trình công nghiệp và thương mại quy mô lớn. Với nhiệt độ nước cấp dao động từ 6°C – 7°C, đường ống dẫn nước lạnh luôn đối mặt với nguy cơ thất thoát năng lượng lớn và hiện tượng ngưng tụ hơi nước (đọng sương).

Tại Việt Nam – vùng khí hậu nhiệt đới nóng ẩm đặc trưng (thuộc vùng khí hậu 0A và 1A theo phân loại của ASHRAE Standard 90.1) – độ ẩm tương đối (RH) vào mùa hè thường xuyên vượt mức 85%. Nếu lớp bảo ôn không đủ độ dày hoặc suy giảm chất lượng theo thời gian, nhiệt độ bề mặt ngoài của ống sẽ nhanh chóng rơi xuống dưới nhiệt độ điểm sương (T_dp = 32°). Điều này gây ra hiện tượng "đổ mồ hôi" đường ống. Hiện tượng này có thể dẫn đến:

• Đọng nước trên đường ống;
• Chảy nước xuống trần và sàn kỹ thuật;
• Hư hỏng trần giả và vật liệu hoàn thiện;
• Ăn mòn đường ống và giá đỡ;
• Suy giảm khả năng cách nhiệt;
• Tăng tải lạnh của hệ thống;
• Tăng chi phí vận hành và bảo trì.
• Đẩy nhanh quá trình ăn mòn dưới lớp cách nhiệt (CUI - Corrosion Under Insulation).

Do đó, việc lựa chọn giải pháp cách nhiệt hiệu quả cao, bền vững và tuân thủ các tiêu chuẩn quốc tế như ASHRAE là yêu cầu bắt buộc đối với các kỹ sư M&E.

2. Tổng quan về giải pháp ống cách nhiệt PIR định hình (Polyisocyanurate)

Ống cách nhiệt PIR định hình (Polyisocyanurate) là cấu trúc định hình cải tiến từ Polyurethane (PU), liên kết bởi các vòng vòng Isocyanurate bền vững.

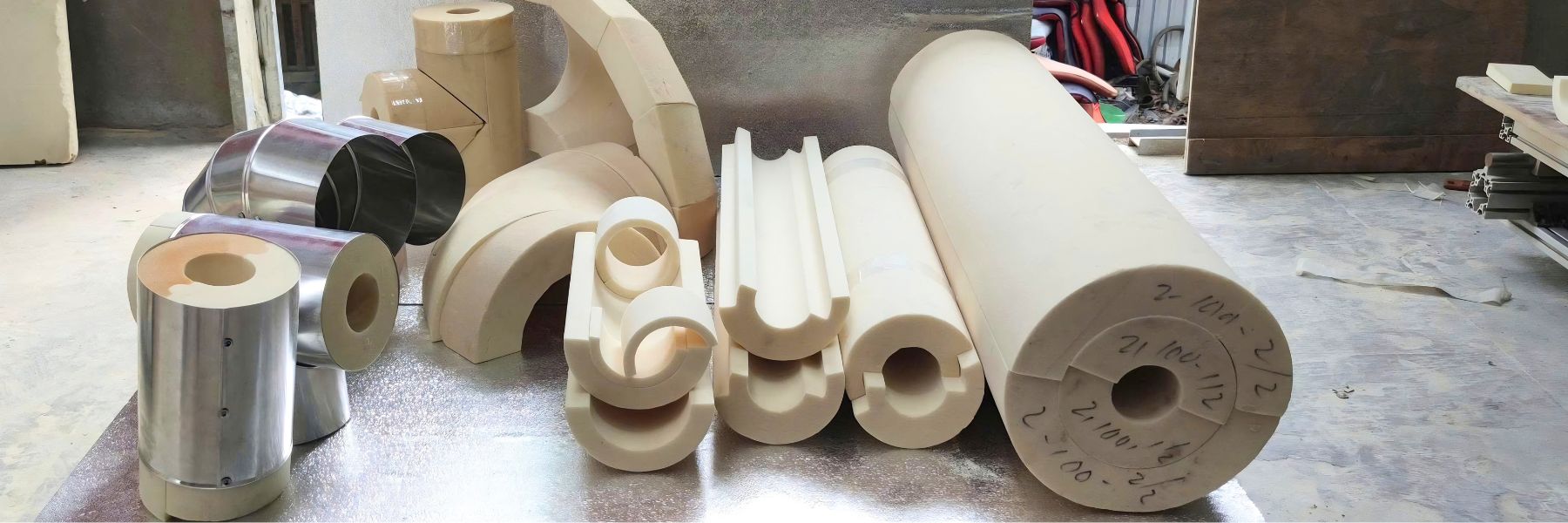

Đối với hệ thống Chiller, Ống cách nhiệt PIR định hình được gia công chế tạo sẵn theo cấu trúc nửa hình trụ (gồm 2 mảnh ghép âm dương) ôm sát theo từng quy cách đường kính ngoài của ống thép (từ DN15 đến DN500+).

Tham khảo thêm thông số kỹ thuật của ống cách nhiệt PIR định hình tại link: Ống Cách Nhiệt Kaizen PIR

Ống cách nhiệt PIR định hình (Polyisocyanurate) là vật liệu cách nhiệt dạng rigid closed-cell có độ dẫn nhiệt thấp, khả năng chịu nén tốt và phù hợp để gia công thành các đoạn ống định hình.

So với phương pháp quấn vật liệu dạng mềm hoặc đổ foam PU tại công trường, ống PIR định hình mang lại khả năng:

• Kiểm soát chiều dày chính xác;
• Đảm bảo độ đồng đều của lớp cách nhiệt;
• Giảm khe hở giữa các lớp;
• Giảm thời gian thi công;
• Dễ kiểm soát chất lượng;
• Dễ tiêu chuẩn hóa các chi tiết elbow, tee, reducer và valve;
• Tạo hệ thống cách nhiệt có hình dạng ổn định.

Với sản phẩm Ống cách nhiệt PIR định hình (Polyisocyanurate) có độ dẫn nhiệt thiết kế thấp, có thể đạt hiệu quả cách nhiệt tương đương hoặc cao hơn với chiều dày nhỏ hơn so với một số vật liệu cách nhiệt truyền thống.

Đặc tính kỹ thuật cốt lõi của Ống cách nhiệt PIR định hình:

• Hệ số dẫn nhiệt siêu thấp: Lớp PIR định hình đạt hệ số dẫn nhiệt lý tưởng k = 0.025 W/m.K tại nhiệt độ trung bình 10°C.
• Cấu trúc ô kín (Closed-cell) > 90%: Ngăn chặn tối đa sự thẩm thấu của hơi ẩm từ môi trường vào sâu bên trong vật liệu.
• Khả năng chịu nhiệt và chống cháy vượt trội: Đạt tiêu chuẩn chống cháy B2 theo DIN 4102 hoặc Class A theo ASTM E84, ít sinh khói độc khi xảy ra sự cố hỏa hoạn nhờ cấu trúc mạch vòng vòng bền vững.
• Cường độ chịu nén cao: Bảo đảm không bị biến dạng, móp méo tại các vị trí gối đỡ ống (pipe support), loại bỏ hoàn toàn hiện tượng "cầu nhiệt" (thermal bridge).

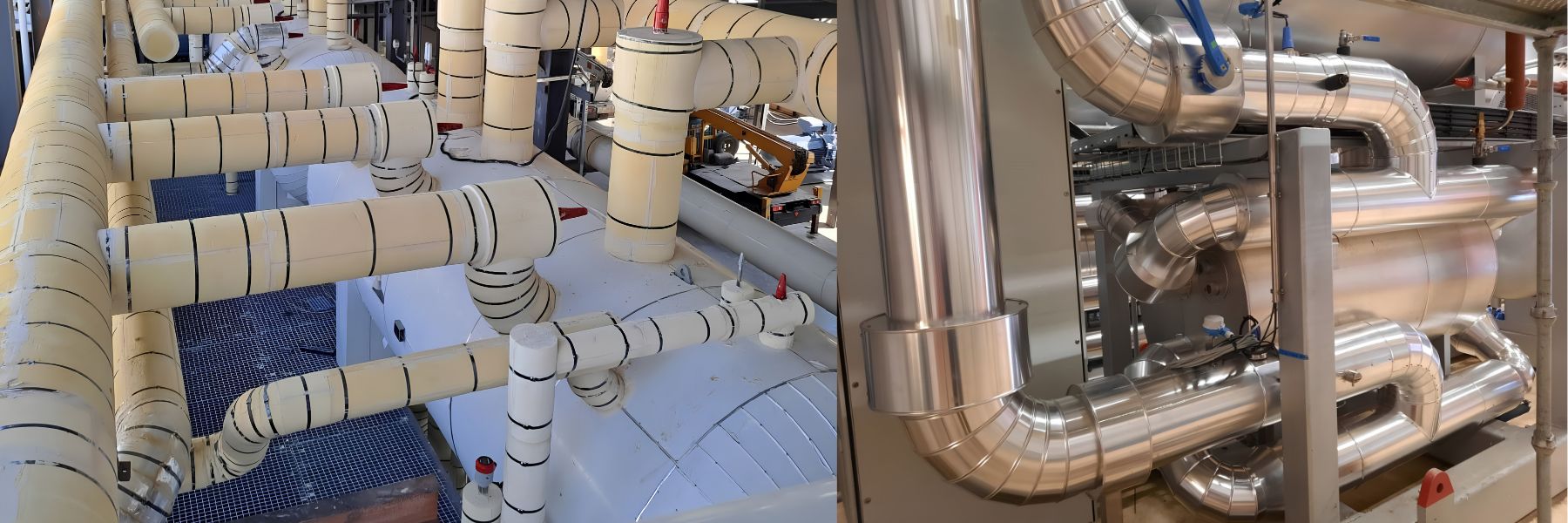

3. Giải Pháp Cách Nhiệt Đường Ống Chiller bằng Ống Cách Nhiệt PIR Định Hình.

Kiểm soát ngưng tụ – giảm tổn thất nhiệt – nâng cao độ bền hệ thống HVAC

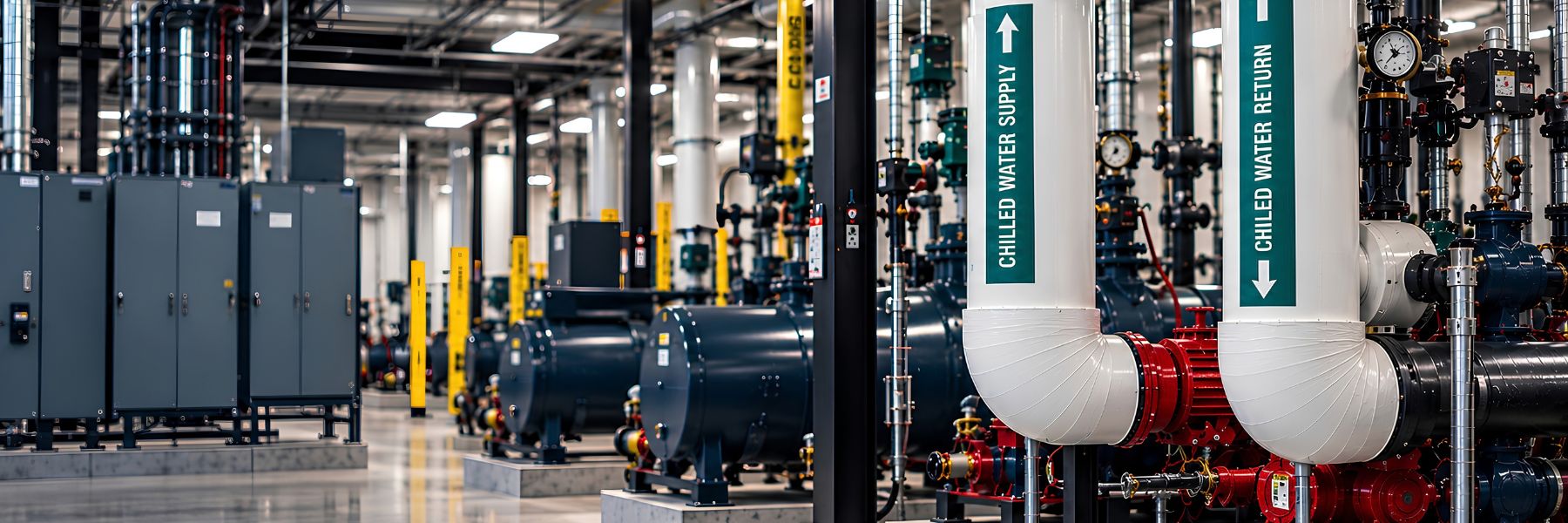

Trong các hệ thống HVAC trung tâm, đường ống Chilled Water là một trong những hạng mục cần được kiểm soát nghiêm ngặt về tổn thất nhiệt, ngưng tụ hơi nước và độ bền của hệ thống cách nhiệt.

Đặc biệt tại Việt Nam, điều kiện khí hậu nóng ẩm, nhiệt độ môi trường cao và độ ẩm tương đối lớn tạo ra nguy cơ ngưng tụ trên bề mặt đường ống nếu giải pháp cách nhiệt không được thiết kế và thi công đúng cách.

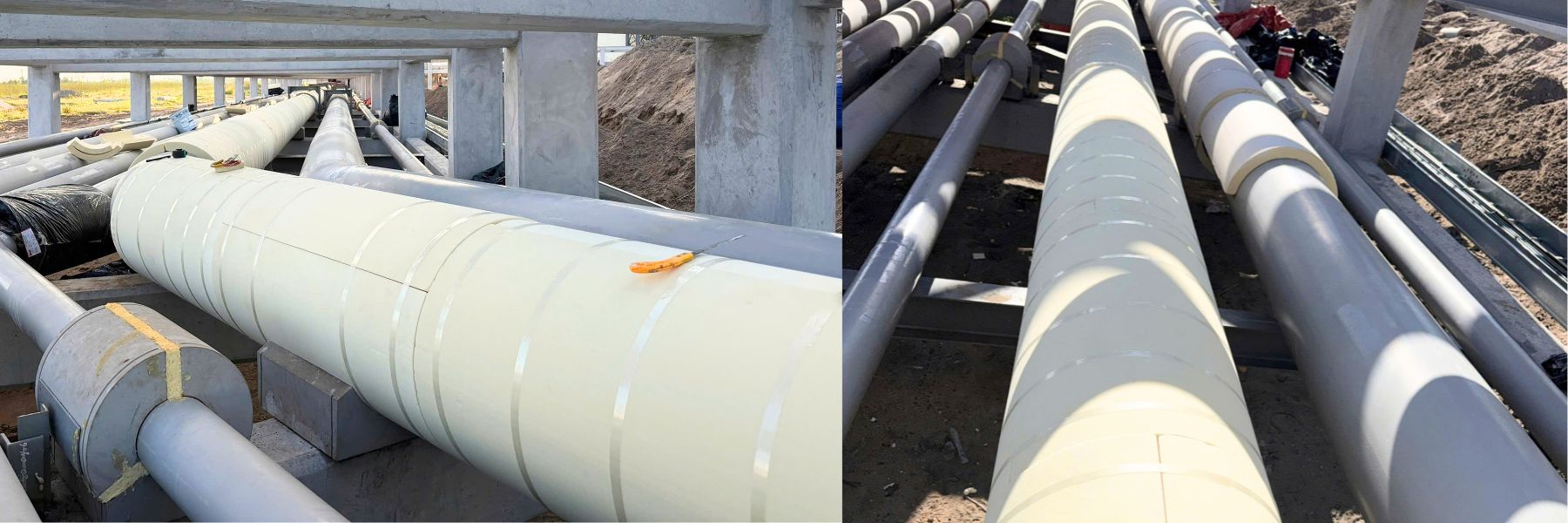

KAIZEN PIR Chiller Insulation System được phát triển trên cơ sở kết hợp Ống PIR định hình hiệu suất cao, hệ thống cản hơi liên tục, xử lý mối nối, vapor stop và lớp bảo vệ bên ngoài, hướng đến giải pháp cách nhiệt chuyên dụng cho đường ống Chilled Water trong các công trình thương mại và công nghiệp.

4. Tính toán độ dày cách nhiệt chống đọng sương theo Tiêu chuẩn ASHRAE

Tiêu chuẩn ASHRAE Standard 90.1 quy định độ dày cách nhiệt tối thiểu dựa trên nguyên lý kiểm soát dòng nhiệt thất thoát và đảm bảo nhiệt độ bề mặt ngoài cách nhiệt luôn lớn hơn nhiệt độ điểm sương của môi trường (T_s > T_dp).

Thông số tính toán đầu vào (Thiết kế tại Việt Nam):

• Nhiệt độ nước lạnh trong ống (T_i): 6°C
• Nhiệt độ môi trường phòng máy (T_a): 35°C
• Độ ẩm tương đối (RH): 85% → Nhiệt độ điểm sương (T_dp): 31.7°C
• Hệ số tỏa nhiệt bề mặt (h_o): 8.3 W/m².K (Điều kiện không khí tĩnh trong nhà).

Bảng tra cứu độ dày Ống cách nhiệt PIR định hình khuyến nghị cho dự án (DN15 - DN500):

Ống cách nhiệt PIR định hình thương mại được làm tròn lên tối thiểu 30mm/40mm/50mm để tạo biên an toàn, bù trừ cho hao hụt nhiệt do sai số lắp đặt thực tế tại công trường.

5. Ưu thế kinh tế và kỹ thuật so với vật liệu truyền thống

6. Quy trình thi công tiêu chuẩn đảm bảo độ kín khít hệ thống

Để giải pháp Ống cách nhiệt PIR định hình phát huy tối đa hiệu quả trong môi trường nóng ẩm của Việt Nam, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

1. Chuẩn bị bề mặt ống: Vệ sinh sạch bụi bẩn, rỉ sét và đảm bảo đường ống thép khô ráo hoàn toàn trước khi bọc bảo ôn.

2. Lắp đặt ống định hình: Ốp hai nửa mảnh Ống cách nhiệt PIR định hình vào thân ống. Các mối nối dọc và nối ngang giữa các đốt ống phải được quét keo liên kết chuyên dụng để triệt tiêu khe hở khí.

3. Bọc lớp chống ẩm (Vapor Retarder): Sử dụng lớp giấy nhôm (Aluminium Foil) gia cường bao bọc toàn bộ bề mặt ngoài. Tất cả các đường giáp mí phải được dán đè bằng băng dính nhôm bản rộng tối thiểu 50mm với lực ép chặt.

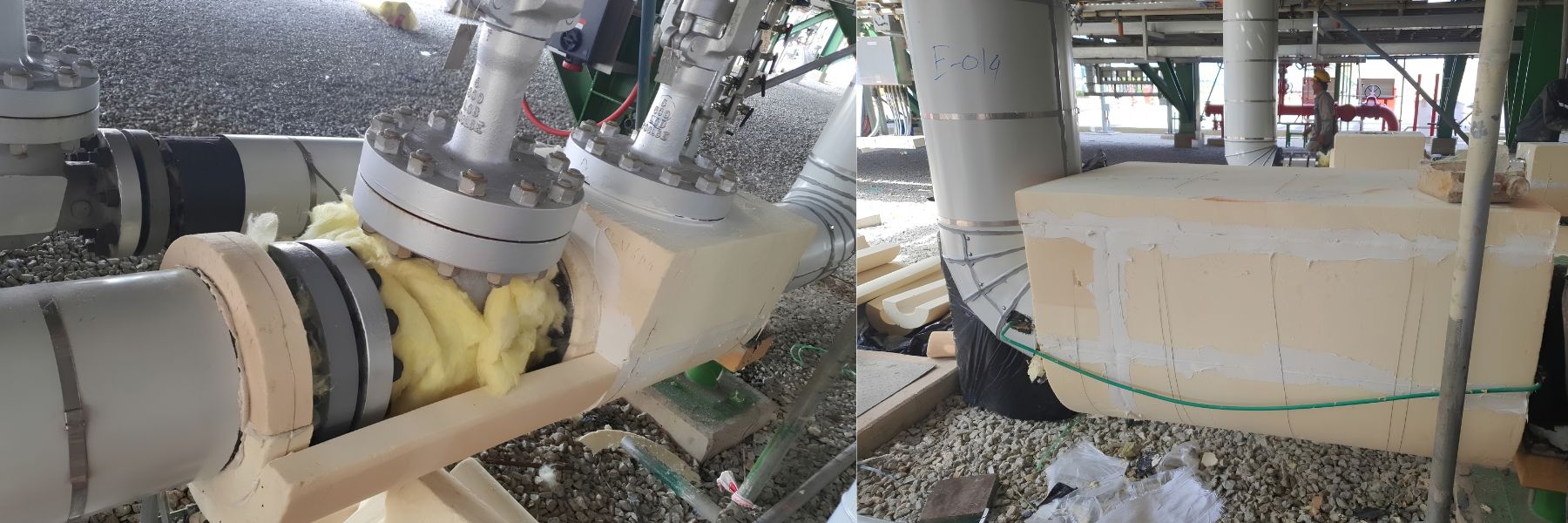

4. Xử lý vị trí đặc biệt (Van, Tê, Cút, Mặt bích): Cắt các khối PIR định hình theo đúng dưỡng kỹ thuật của phụ kiện, không để lại khoảng trống chứa không khí bên trong.

5. Bảo vệ cơ học ngoài trời (Cladding): Đối với các đoạn ống đi ngoài trời đi qua tháp giải nhiệt hoặc trên mái, bắt buộc phải bọc thêm lớp vỏ bảo vệ bằng inox hoặc nhôm tấm để chống tia UV và va đập ngoại lực.

6. Kết luận

Giải pháp sử dụng Ống cách nhiệt PIR định hình tính toán theo tiêu chuẩn ASHRAE là lời giải tối ưu cho bài toán cách nhiệt hệ thống Chiller tại Việt Nam. Không chỉ vượt trội về hiệu suất nhiệt (k = 0.025), độ bền cơ học và khả năng chống cháy, giải pháp này còn giúp các chủ đầu tư tối ưu hóa chi phí vận hành (OPEX), rút ngắn thời gian thi công và đảm bảo hệ thống HVAC hoạt động bền bỉ trong suốt vòng đời công trình.

Công ty CP ECOTHERMS là nhà sản xuất các chủng loại sản phẩm cách nhiệt với đa dạng ứng dụng cho hệ cách nhiệt nóng và cách nhiệt lạnh. Các dãy sản phẩm của chúng tôi có thể đáp ứng các yêu cầu cách nhiệt từ -180 độ C đến 1.400 độ C.

Quý khách có nhu cầu tìm hiểu thêm về các đặc tính kỹ thuật của từng chủng loại sản phẩm hoặc báo giá cho dự án có thể liên lạc

Hotline: 0969011018 hoặc email; info@eco-therms.com.
